Blindklinknagels

De standaard blindklinknagel:

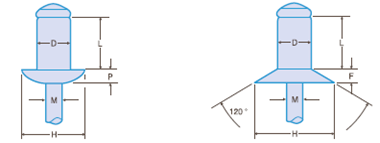

Figuur 8. Platbolkop Figuur 9. Platverzonken kop Figuur 10.Standaard nagel

We onderscheiden hierbij twee uitvoeringen, de platbolkop en de platverzonken kop. De trekpen is hierbij meestal van staal of roestvaststaal gemaakt, terwijl de nagelhuls gemaakt is van diverse soorten materiaal, zoals:

• Staal, staal verzinkt of gepassiveerd
• Aluminium
• Roestvaststaal
• Monel-verzinkt (nikkel-koper 70/30 legering)

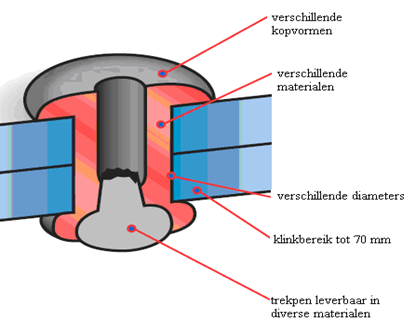

Figuur 11. Doorsnede standaard blindklinknagel

De gesloten blindklinknagel:

Hierbij is de huls aan de blinde zijde gesloten, zodat het gat aan de blinde zijde gas- en vloeistofdicht wordt afgesloten door de sterke uitzetting van de nagel. Ook heeft deze verbinding een grote bestendigheid tegen constante trillingen en materiaalwringing. De nagel is in diverse soorten materiaal te verkrijgen.

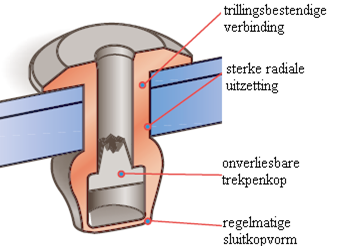

Figuur 12.Gesloten blindklinknagel

De gegroefde klinknagel:

De huls van deze nagel heeft over de volle lengte radiale groeven, hiermee zet deze zich vast tegen de gatwand van het onderliggende deel, die een niet doorlopend gat heeft.

De nagel is dus zeer geschikt om verbindingen in zogenaamde “potgaten”.

Hij wordt gebruikt in kunststof, volkern materiaal, hout of aluminium.

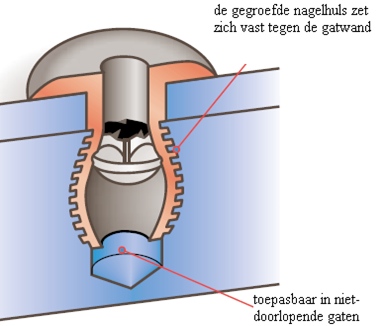

Figuur 13. Doorsnede gegroefde klinknagel

Figuur 14. De gegroefde nagel

De multigrip klinknagel:

De huls van de multigrip nagel is voorzien van twee insnoeringen. Dit geeft de nagel een groot klinkbereik waardoor verschillende pakketdiktes met één nagellengte kunnen worden geklonken. De sluitkop van deze nagel heeft een regelmatige vorm en de trekpenkop wordt er goed in opgesloten. De nagel zet sterk uit in het gat waardoor met deze nagel ook in minder nauwkeurige gaten een goede trillingsbestendige verbinding kan worden gemaakt. De nagel is leverbaar met een grote platbolkop waardoor de nagel bijzonder geschikt is om bijvoorbeeld kunststof aan metaal te bevestigen.

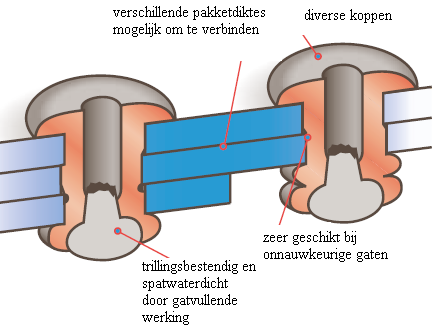

Figuur 15. Doorsnede multigrip klinknagel

Figuur 16. Multigrip klinknagel

De spreidnagel:

Bij verschillende typen blindklinknagels spreidt de huls zich aan de blinde zijde. De grote sluitkop die zo ontstaat maakt dat deze nagels zeer geschikt zijn voor het bevestigen aan zachte of breekbare materialen. Twee uitvoeringsvormen zijn ontwikkeld: de spreidnagel en de rozetnagel. Bij de spreidnagel knikt de huls aan de blinde zijde uit en vormt een driedelige sluitkop. De trekpenkop blijft geborgd in de nagel achter. De spreidnagel is in drie materialen leverbaar: aluminium, staal en kunststof.

Figuur 17. Doorsnede spreidnagel

Bij de rozetnagel splijt de huls aan de blinde zijde open en krult naar het onderliggende deel. Als de trekpen breekt valt de trekpenkop uit de nagel.

Figuur 18. Doorsnede rozetnagel
