Blindklinken algemeen

De blindklinknagel bestaat uit een holle klinknagel die gemonteerd is op een stalen pen. En wordt vanaf één zijde geplaatst. De nagel wordt hierbij in een rond gat gestoken en met speciaal gereedschap bevestigd. Hierbij worden de werkstukdelen naar elkaar toe getrokken en de stalen pen breekt hierbij af, meestal ter plaatse van een speciaal aangebrachte insnoering. De trekpenkop blijft na het plaatsen in de sluitkop en heeft geen verdere functie.

Figuur 1.Principe van de blindklinknagel

Voordelen:

• Vrijwel alle materialen kunnen met blindklinknagels verbonden worden
• Er is geen warmteinbreng
• Er zijn grote keuzemogelijkheden die een technisch of economisch goede verbinding vormen
• Het materiaal hoeft niet voorbehandeld te worden
• De oppervlaktebehandeling, zoals zink of lak wordt niet beschadigd
• De verbinding heeft geen uithardingstijd en hoeft niet nabehandeld te worden

Werking:

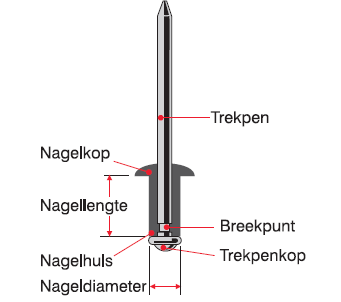

Figuur 2.Doorsnede van een klinknagel

In bovenstaande figuur wordt de nagel op de te verbinden delen aangedrukt en door middel van een speciaal trekgereedschap de trekpen aangetrokken. Hierbij worden de te verbinden delen tegen elkaar aangetrokken en zal de trekpenkop de nagelhuls naar buiten buigen en op het breekpunt afbreken, waarna de verbinding gevormd is.

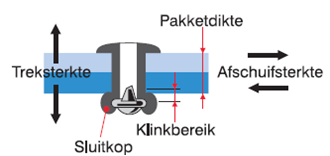

Figuur 3. Doorsnede van een verbinding

In de doorsnede wordt de kop van de nagel aan de blinde zijde van de verbinding gevormd, daar waar geen gereedschap kan komen.

Keuze nagelvorm en type:

standaard

platbolkop grote platbolkopverzonken kop

Figuur 4. Verschillende nagelkopvormen

Bij de keuze van de verbinding hebben we de bovenstaande vormen ter beschikking.

Hierbij gebruiken we vaak de standaard platbolkop als verbinding, maar bijvoorbeeld bij zeer dunne plaat of zwakke materialen gebruiken we vaak een nagel met een grote platbolkop.

Moet de nagel vlak liggen met de bovenzijde, waarbij de bovenplaat verzonken of gedimpeld moet worden, dan gebruiken we een verzonken kop.

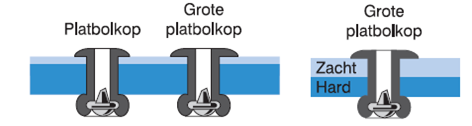

Figuur 5. Doorsnede verschillende koppen

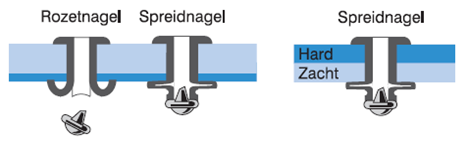

Figuur 6. Verschillende sluitkoppen

Als de sluitkop aan de zijde van zeer dunne plaat of zwakke materialen komt, verdienen spreidnagels of andere nagels met een grote sluitkop de voorkeur.

Keuze nagellengte en nageldiameter

De dikte van de te bevestigen materialen bepaalt de lengte van de te kiezen nagel. Bij de meeste nagels staat alleen het maximum klinkbereik weergegeven. In dat geval dient het maximum klinkbereik van een kortere nagel als minimum aangehouden te worden. Bij een groot dikteverschil tussen de te verbinden materialen moet de sluitkop bij voorkeur aan de zijde van het dikste materiaal worden gekozen. De constructeur kan de nageldiameter min of meer vrij kiezen, meestal aan de hand van de vereiste sterkte. Een diameter die minimaal gelijk is aan de dikte van de dikste plaat, kan als richtlijn worden aangehouden.

Keuze van nagelmateriaal op basis van galvanische corrosie

Corrosiebestendigheid wordt een steeds belangrijkere eis. Bij corrosie wordt onderscheid gemaakt tussen atmosferische – en galvanische corrosie. Atmosferische corrosie ontstaat doordat de (blind)klinknagel in contact komt met stoffen die zich in de lucht of de vloeistof bevinden.

Galvanische corrosie wordt veroorzaakt door het potentiaalverschil tussen de metalen die met elkaar in contact zijn. Een groter potentiaalverschil resulteert in een snellere aantasting van het materiaal.

(Blind)klinknagels zijn leverbaar in diverse corrosiebestendige materialen zoals aluminium, roestvaststaal, staal, koper en monel. Monel is een nikkel-koper legering, die in bepaalde omstandigheden een betere corrosiebestendigheid heeft als roestvaststaal.

Vanuit corrosie oogpunt is het wenselijk dat het materiaal of de oppervlaktebehandeling van de (blind)klinknagel van hetzelfde materiaal vervaardigd is als van de te verbinden delen.

Als de (blind)klinknagels om (productie)technische redenen van een ander materiaal vervaardigd moet zijn, kan de beste materiaal combinatie aan de hand van de onderstaande tabel vastgesteld worden.

Gatafmeting

De gatvorm en gatafmeting zijn essentieel voor een goede verbinding. Geponste, eventueel afgebraamde gaten genieten de voorkeur boven geboorde gaten omdat de gatkwaliteit meestal beter is. De gatafmeting aan de sluitkopzijde is het belangrijkst voor het functioneren van blindklinknagels. Dit geldt met name voor de POP® nagels gesloten (IMEX) die aan de blinde zijde gegarandeerd vloeistofdicht zijn mits de gaten van goede kwaliteit zijn. De gatafmeting onder de nagelkop is minder kritisch. Diverse nageltypen, waaronder multi-grip nagels en spreidnagels, zijn tolerant ten aanzien van de gatdiameter omdat ze een goede gatvullende eigenschap hebben of een grote sluitkop vormen.

Randafstand

In verband met het radiaal uitzetten van blindklinknagels verdient het aanbeveling de nagels niet te dicht (minimaal 2x de nageldiameter) bij de plaatrand te plaatsen. De afstand van een nagelkop tot een opstaande rand kan kritisch zijn in verband met de bereikbaarheid met het blindklinkgereedschap.

Sterkte van de blindklinkverbinding

Doorgaans bepaalt de constructeur eerst de minimaal vereiste afschuif- en treksterkte van een verbinding. Afhankelijk hiervan kan worden vastgesteld hoeveel nagels nodig zijn van een bepaald materiaal of van een bepaalde diameter. De sterktewaarden die in de productpagina’s staan, zijn indicatief, omdat het plaatmateriaal en de plaatdikte bepalend kunnen zijn voor de sterkte van de verbinding. Deze sterktewaarden zijn verkregen in gestandaardiseerde proefplaten. Bij kritische verbindingen verdient het aanbeveling de sterkte van een verbinding in een representatieve situatie te testen.

Invloed van temperatuur

De invloed van de temperatuur op de afschuif- en treksterktewaarden is voor elk nagelmateriaal anders.

Hieronder staan de invloeden weergegeven van staal en roestvaststaal.

Staal

Roestvaststaal

Figuur 7. Invloed van de temperatuur op de afschuif- en treksterktewaarden
