Cases “dieptrekken” uit de praktijk

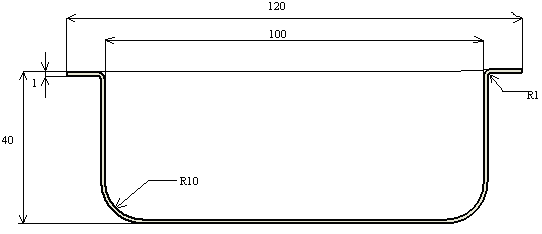

Case 1: gegeven onderstaande figuur

Gevraagd:

a. bepaal het aantal trekken

b. bepaal de bewerkingsvolgorde

c. welke maatregelen neem je in geval van:

- dwarsscheuren

- plooien in de flens

- plooien in de wand

- afkeur op maat 100 mm

- langskrassen aan binnen- en

- buitenzijde van de productwand

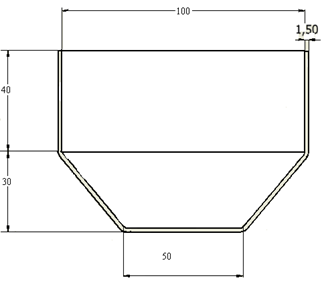

Case 2: Gegeven: onderstaande figuur:

Verder is gegeven:

- Materiaal zacht aluminium

- de k-factor is 1,2

- de plaatdikte is 1,5 mm

- Rm = 90 N/mm²

- stempelradius rs = 8 mm

Gevraagd:

a. -bereken de platinediameter

b. -bereken het aantal trekken

c. -bereken de dieptrekkracht

d. -bereken radius trekring en controleer de grootte van de gewenstebodemradius

e. -bereken de plooihouderkracht
